Sommaire

• 1. INTRODUCTION
• 2. STRUCTURE DES CARTES
• 3. LISTE DES COMMANDES RS232
  • 3.1 Définition des paramètres de communication
  • 3.2 Prompt du TCRS
  • 3.3 Liste des commandes du TCRS
• 4. MENU D'ADMINISTRATION
  • 4.2 Éléments du menu d'administration
  • 4.2.1 Série
  • 4.2.2 Enregistrement des cartes
  • 4.2.3 Langue
  • 4.2.4 Mode
  • 4.2.5 Bip
  • 4.2.6 Prix Unitaire
  • 4.2.7 Point Décimal
  • 4.2.8 Valeur Maximum
  • 4.2.9 Pas de crédit
  • 4.2.10 Statistiques
  • 4.2.11 Liste Groupe

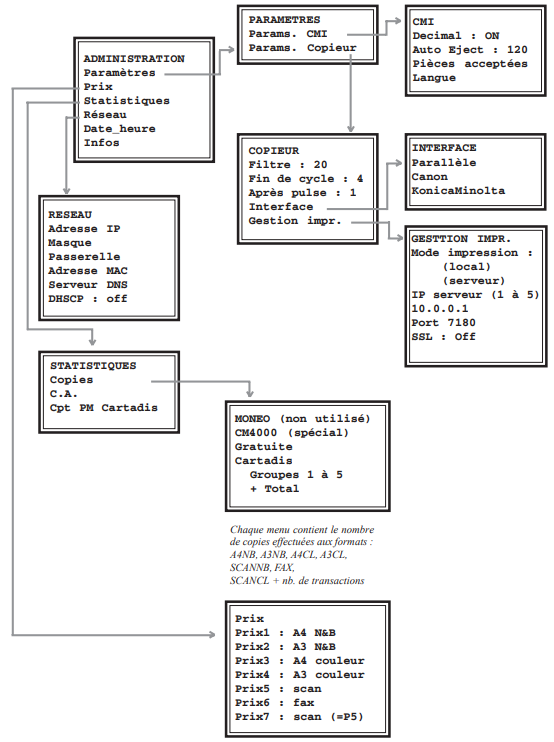

  • 4.3 Menu Administration pour configuration du TCMIRS (TCRS + CMI)
• 5. EXEMPLE DE COMMANDES RS232
• 6. SPECIFICATIONS TECHNIQUES

1   INTRODUCTION

Le Cartadis TCRS est un lecteur/encodeur de cartes magnétiques qui peut être connecté à un ordinateur compatible PC ou à une caisse enregistreuse au moyen d'une liaison de communication série RS232.

Les applications du Cartadis TCRS sont diverses :

- vente des pages imprimées en réseau avec le serveur Gespage,

- gestion de cantines,

- gestion d'horaires,

- contrôle d'accès Internet,

- stations de chargement sophistiquées ...

Le Cartadis TCRS utilise un ensemble de "commandes" qui permettent de lire ou d'enregistrer des cartes magnétiques.

Les cartes magnétiques acceptées par le TCRS sont compatibles avec les autres produits de la gamme Cartadis :

Cartadis TC4N

ou TC11N : systèmes à cartes magnétiques pour photocopieurs,

Cartadis TDA1 : distributeur automatique de cartes,

Cartadis DRC : distributeur/rechargeur automatique de cartes Cartadis.

Le Cartadis TCRS lit ou enregistre les cartes au moyen d'une méthode sécuritaire, cela signifie que les cartes ne peuvent pas être lues ou copiées avec un lecteur standard. Il gère également un système de "code site". Ces caractéristiques sont particulièrement intéressantes lorsque les cartes sont enregistrées avec une valeur.

Le Cartadis TCRS n'accepte que les cartes magnétiques d'origine Cartadis. Ces cartes sont soit en plastique pour une utilisation de cartes rechargeables, soit en carton pour une utilisation de cartes jetables.

Le lecteur TCRS est fourni avec une carte spéciale appelée "carte administration". Cette carte est nécessaire pour définir le numéro de groupe de l'appareil (voir chapitre suivant) ou pour accéder au menu intégré de paramètrage du lecteur

2    STRUCTURE DES CARTES

Les cartes acceptées par le TCRS sont compatibles avec d'autres applications de la gamme Cartadis et répondent, de ce fait, à une structure de données particulière, celle-ci est composée des champs de données suivants :

Group :

Ce champ représente un code site de 5 caractères maximum. Le TCRS ne peut écrire ou lire une carte que si son numéro de groupe fait parti de sa "liste des numéros de groupes légaux" du TCRS. Ce champ empêche un autre possesseur de TCRS de modifier une carte qui ne lui appartiendrait pas.

Value :

Ce champ, de 6 caractères maximum, représente la valeur de la carte. Sur les cartes rechargeables en plastique, la "valeur" peut être modifiée par n'importe quelle valeur (croissante pour le crédit, décroissante pour le débit). Sur les cartes jetables en carton, la "valeur" ne peut qu'être diminuée. Lorsque la valeur zéro est atteinte, la carte jetable n'est plus modifiable.

Department :

Ce champ représente un numéro de département de 2 caractères maximum. Un numéro de département est utilisé quand une identification du propriétaire de la carte est nécessaire. Cette identification doit ensuite être gérée par l'ordinateur principal. Le champ "department" n'est utilisable qu'avec les cartes rechargeables en plastique. Il doit toujours être mis à zéro pour les cartes jetables en carton.

Account :

Ce champ représente un numéro de compte de 4 chiffres maximum. Un numéro de compte est utilisé quand une identification du propriétaire de la carte est nécessaire. Cette identification doit ensuite être gérée par l'ordinateur principal. Le champ "compte" n'est utilisable que sur les cartes rechargeables en plastique. Il doit toujours être mis à zéro pour les cartes jetables en carton.

TrNum :

Nombre de transactions : ce champ donne une idée de l'état d'usure d'une carte. Ce champ est automatiquement mis à jour par le TCRS, il n'est accessible qu'à la lecture. Chaque fois qu'une carte est enregistrée, le nombre de transactions est incrémenté. Afin d'obtenir le maximum de fiabilité en matière de lecture de carte, la durée d'une carte est limitée à un nombre maximum de transactions :

- les cartes rechargeables en plastique sont limitées à 3 000 transactions,

- les cartes jetables en carton sont limitées à 500 transactions.

Caractéristiques des cartes

3   LISTE DES COMMANDES RS232

3.1.   Définition des paramètres de communication

Le TCRS reçoit des commandes et envoie des réponses par l'intermédiaire de sa liaison série RS232.

La communication RS232 entre le TCRS et l'ordinateur principal doit être définie comme suit :

8 bits de données

Aucune Parité

9600 bits/s

1 bit Stop

Contrôle de flux RTS/CTS

Connecteur Sub-D 9 broches, compatible avec les connecteurs RS232 de PC.

3.2.   Prompt du TCRS

Le TCRS envoie une chaîne de caractères vers l'ordinateur hôte lorsque celuici est prêt à recevoir une commande. La chaîne "prompt" est la suivante : CR LF $ (Code décimal Ascii : 13,10,36) (Code hexadécimal Ascii : 0D,0A,24).

3.3.   Liste des commandes du TCRS

Le TCRS accepte une commande lorsque le signal CTS est actif.

Le TCRS renvoie chaque caractère reçu (écho on).

Une commande se termine par un CR (carriage return - retour chariot).

Une réponse se compose de : CR LF (line feed - interligne)

Réponse CR LF $

Syntaxe des commandes :

CR (carriage return) (commande vide)

Réponse : CR LF(line feed) $.

account

Réponse : nnn

numéro de compte de la dernière carte lue.

account nnn

Réponse : aucune

initialise la variable “account” (compte).

addgrp

une carte Administration doit être dans le lecteur, le numéro de la carte Administration s'ajoute à "la liste des numéros de groupes en cours"

Réponse : nnn (le groupe "nnn" a bien été ajouté)

-2 aucune carte dans le lecteur

-9 la carte insérée n'est pas une carte Administration

-10 liste complète.

addgrp nnn

traitement identique à la commande "addgrp" mais, en plus, contrôle que la carte Administration contient bien le numéro "nnn"

Réponse : nnn (le groupe "nnn" a bien été ajouté)

-2 aucune carte dans le lecteur

-9 la carte insérée n'est pas une carte Administration

-10 liste complète

-11 la carte Administration n'est pas égale à "nnn", pas d'ajout de groupe.

cardtype [nnn]

permet de lire ou de modifier le type d'une carte :

0 Carte compte pure (sans valeur)

3 Carte valeur/compte

5 Carte en "retrait en cours"

Les autres valeurs sont interdites.

delgrp nnn

Réponse : 0 le groupe group "nnn" a bien été annulé dans "la liste des numéros de groupes en cours"

-1 le groupe "nnn" ne fait pas partie de la liste.

department

Réponse : nnn

numéro de département de la dernière carte lue.

display chaîne de caractère

affiche une chaîne de caractère sur l'écran.

eject

Réponse : vide

éjecte la carte du lecteur.

group

Réponse : nnn

numéro de groupe de la dernière carte lue.

group ggg

Réponse : 0 numéro de groupe "ggg" sélectionné pour le prochain enregistrement

-1 numéro de groupe non sélectionné, numéro de groupe illégal sélectionne le numéro de groupe pour le prochain enregistrement "ggg" doit être un numéro de groupe en cours, (l'un des 10 numéros mémorisés dans la liste des numéros de groupes en cours du TCRS).

help or ?

affiche la liste des commandes du TCRS.

listgrp

affiche la liste des groupes acceptés.

read

Réponse : 0 carte compte pure

3 ou

5 carte utilisateur rechargeable

4 carte Administration

6 ou

7 carte utilisateur jetable

8 carte jetable vierge

10 carte rechargeable vierge

-1 erreur de lecture

-2 aucune carte dans le lecteur

-3 carte bloquée (moteur bloqué)

-4 carte inconnue lit la carte et initialise les variables du TCRS : group, value, department, account et trnum. Cette commande est le seul moyen d'insérer une carte dans le lecteur lorsque le protocole de communication sélectionné est le "Cartadis Basic".

sensor

Réponse : 0 (aucune carte à l'intérieur)

 ou 1, 2, 3 (position de la carte dans le lecteur) indique l'état des 2 opto-coupleurs du TCRS.

serial

affiche le numéro de série du TCRS.

trnum

Réponse : nnn

nombre de transactions effectuées par la carte. value Réponse : nnn valeur de la dernière carte lue.

value nnn

Réponse : aucune

initialise la variable "valeur" pour le prochain enregistrement.

version

Réponse : TCRS V1.0 (mode courant égal 0, "basic")

TCRS V1.0e (mode courant égal 1, "enhanced")

TCRS V1.0 ECR 1200, 7e

(mode courant égal 2, "Sharp", non implémenté)

TCRS V1.0 ECR 9600, 8N

(mode courant égal 3, "Casio", non implémenté).

write

Réponse : 0 (enregistrement terminé)

-1 erreur d'écriture

-2 aucune carte dans le lecteur

-3 carte bloquée (moteur bloqué)

-4 carte inconnue

-5 applicable aux cartes jetables uniquement, soit nouvelle valeur de carte supérieure à la valeur précédente des cartes jetables ou (department, account) non nuls

-6 nombre de transactions trop élevé

-7 valeur trop élevée

-8 valeur du groupe non comprise dans "la liste des numéros groupes en cours"

-9 la commande "read" n'a pas été envoyée avant la commande "write"

-10 impossible de relire la carte avant l'écriture (uniquement si le paramètre "Lecture avant Ecr" vaut 1)

-11 erreur de comparaison entre le read initial et l'écriture (uniquement si le paramètre "Lecture avant Ecr" vaut 1) Enregistre les variables du lecteur sur la carte : selected group (groupe sélectionné), value, department, account et trnum. Cette commande peut être envoyée au lecteur seulement si une commande "read" (lecture) a été envoyée auparavant ou pour la même carte.

 Commandes de gestion du clavier

echo n

n=0, supprime l'écho des touches sur l'afficheur

n=1, active l'écho des touches sur l'afficheur

n=2, l'écho des touches est fait avec le caractère "*".

key h

attention h est une valeur en hexadécimal

h=ff, valide la saisie d'une seule touche (à utiliser avec getkey)

h=0, invalide la saisie (getkey retournera -1)

h= 1 à 10

valide la saisie pour h touches (à utiliser avec getstr) les touches C et Eject permettent l'effacement d'un caractère la touche E termine la saisie si les h caractères ne sont pas atteints.

getstr

Réponse : -1 si les caractères du tampon d'entrée ne sont pas disponibles suite des valeurs de touche saisie.

getkey

Réponse : -1 si aucune touche appuyée

n valeur de la touche

prompt1 chaîne de caractère

utilisé seulement si le mode de fonctionnement est égal à 1 (Enhanced Cartadis protocol) définit une chaîne de caractères qui sera affichée à la place de "introduire carte" lorsque le TCRS est en attente de carte.

prompt2 chaîne de caractère

utilisé seulement si le mode de fonctionnement est égal à 1 (Enhanced Cartadis protocol) définit une chaîne de caractères qui sera affichée à la place de "Credit:" lorsque le TCRS affiche la valeur d'une carte.

prompt3 chaîne de caractère

utilisé seulement si le mode de fonctionnement est égal à 1 (Enhanced Cartadis protocol) définit une chaîne de caractères qui sera affichée après la valeur de la carte.

4   MENU D'ADMINISTRATION

Le TCRS dispose d'un menu intégré permettant de modifier ou d'afficher des paramètres de fonctionnement.

Pour activer le menu d'Administration, il faut exécuter la procédure suivante :

- couper l'alimentation du TCRS (mise à off)

- rétablir l'alimentation

- attendre l'affichage du numéro de série

- appuyer immédiatement sur la touche C

- le TCRS demande l'introduction de la carte Administration.

L'organisation du menu d'Administration est décrit à la page suivante :

Introduction de la carte Administration

4.1.   ENCHAINEMENT DES MENUS

Toutes les fonctions intégrées dans le menu d'Administration du Cartadis TCRS sont accessibles par l'intermédiaire de "menus". Un "menu" est un ensemble de messages se rapportant aux fonctions de gestion et de programmation. La taille de l'écran du Cartadis TCRS étant limitée (2 lignes de 16 caractères), un seul message à la fois peut être affiché.

Pour choisir un élément de menu différent de celui affiché, il suffit d'appuyer sur les touches  ( ⭣ )  et  ( ⭡ )  pour faire apparaître l'élément suivant ou précédent. L'appel de la fonction sélectionnée se fait en appuyant sur la touche ( -> ) .

Pour sortir d'un menu et revenir au menu de niveau supérieur, il faut appuyer sur ( <- ) . Cette touche permet également de sortir du menu principal d'ADMINISTRATION et de restaurer le Cartadis TCRS en mode normal de fonctionnement.

Outre les besoins de se déplacer au travers des différents menus, l'Administrateur sera amené à saisir des nombres, par exemple une valeur, etc. Dans ce cas, le Cartadis TCRS indiquera qu'il attend une saisie en faisant clignoter un curseur

La signification des touches est la suivante :

- touche ( 0 ) à ( 9 ) pour l'entrée des chiffres du nombre.

- touche ( C ) pour annuler l'entrée du chiffre saisi.

- touche ( E ) pour valider la saisie du nombre.

4.2.   ELEMENTS DU MENU D'ADMINISTRATION

Dans l'ordre d'apparition, les éléments du menu d'administration sont :

4.2.1.   Série

Ce numéro est unique et non modifiable. La carte "Administration" possède également un numéro de série. La carte "Administration" est acceptée sur un seul TCRS, celui qui a le même numéro de série que celui inscrit sur la carte.

4.2.2.   Enregistrement des cartes

Les cartes magnétiques utilisées sont du type Haute Coercitivité, c'est-à-dire qu'elles ne sont pas sensibles aux champs magnétiques présents dans un environnement de bureau : aimant à trombonnes, clés, paire de ciseaux aimantée, etc. Cette caractéristique permet d'augmenter la sécurité des informations qui sont enregistrées sur les cartes.

Deux types de cartes peuvent être utilisées :

- cartes rechargeables en plastique, (référence WCARTEUTI-F, valeur max 999 999).

- cartes jetables en carton, (référence WCARTEPAP-F, valeur max 500). (référence WCPAP50000F, valeur max 50000).

Ces deux types de cartes sont initialement livrées vierges d'information. Par conséquent, elles doivent toujours être enregistrées avant utilisation. Cette programmation se fait par l'intermédiaire de la fonction d'enregistrement décrite dans ce chapitre. Il est également possible de réenregistrer une carte rechargeable lorsque sa valeur a atteint 0 ou lorsque l'on désire changer sa valeur. Par contre, une carte jetable ne peut pas être réenregistrée. La fiabilité du Cartadis TCRS et la qualité de son service dépendent pour une grande part du bon état physique des cartes utilisées. Il ne faut donc pas réenregistrer des cartes rechargeables ayant une piste magnétique usée, c'est-à-dire lorsque la protection plastique de surface est rayée en profondeur. Dans le but de se protéger contre le réenregistrement de telles cartes, le Cartadis TCRS contrôle qu'elles n'ont pas déjà effectué plus de 3 000 transactions pour la carte rechargeable et 500 transactions pour la carte jetable.

Dans le chapitre "2. Structure des cartes" nous avons vu qu'une carte magnétique est composée de plusieurs champs: valeur, département, compte. La présence ou l'absence de certains de ces champs sur une carte va permettre à l'administrateur d'adapter le fonctionnement du Cartadis TCRS à ses besoins de gestion.

La procédure d'enregistrement est composée de deux étapes :

1) Initialisation des 4 champs d'information dans la mémoire du TCRS,

2) Enregistrement effectif de la carte.

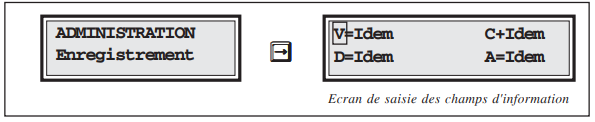

L'écran de saisie des champs d'information est accessible à partir du menu principal de la façon suivante :

Chaque champ peut être initialisé avec trois types de valeur :

1) Un NOMBRE composé de plusieurs chiffres.

2) SANS, c'est un mot clé qui signifie que ce champ ne doit pas être enregistré sur la piste.

3) IDEM, c'est un mot clé qui signifie qu'il ne faut pas modifier l'information qui est déja présente sur la piste (ceci n'a de sens que s'il s'agit d'un réenregistrement).

L'afficheur du TCRS est divisé en 4 champs :

- V signifie Valeur,

- C signifie Compte,

- D signifie Département,

- A signifie code d'Accès.

Le champ Valeur est suivi d'un caractère indiquant le type d'enregistrement. Le caractère "=" indique que l'ancienne valeur de la carte sera remplacée par la nouvelle, le caractère "+" indique que la nouvelle valeur sera ajoutée à l'ancienne valeur de la carte.

Le champ Compte est suivi du caractère "=" ou "+". Le caractère "+" indique que le numéro de compte augmente de 1 pour chaque carte introduite, le caractère "=" indique que le numéro de compte est identique pour toutes les cartes.

Pour initialiser ou modifier un champ d'information il faut d'abord le sélectionner avec les touches ( <- ) et ( -> ), puis demander sa modification avec la touche ( C ).

La saisie des champs d'information est décrite dans le tableau ci-dessous :

Usage des mots clés SANS et IDEM

Le mot clé SANS a pour objectif de supprimer l'enregistrement d'un champ.

Le mot clé IDEM a pour objectif de faciliter les réenregistrements de cartes en ne modifiant pas les informations déja présentes sur la piste magnétique.

Il est utile dans les cas suivants :

Un ensemble de cartes de type Valeur/Compte est arrivé à 0 et l'on désire recharger toutes ces cartes à la valeur 1000 sans saisir à nouveau le numéro de compte de chaque carte. Dans ce cas on positionnera le champ Compte à IDEM.

Comme précédemment un ensemble de cartes de type Valeur/Compte est arrivé à 0, chaque carte possède en plus un numéro de département et un code d'accès. Pour ne pas saisir à nouveau chaque numéro de compte, de département et chaque code d'accès on positionnera les trois champs Compte, Département et Accès à IDEM.

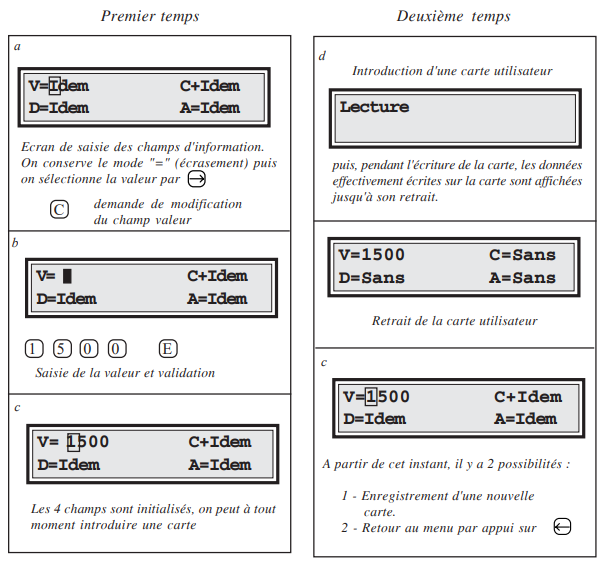

Dans le tableau qui suit, nous décrivons à titre d'exemple l'initialisation d'une carte de type Valeur. Cette carte aura pour valeur 1500.

Cet exemple décrit :

- dans un premier temps, l'initialisation des champs Valeur, Compte, Département et Accès avec respectivement 1500, Idem, Idem et Idem,

- dans un deuxième temps, l'enregistrement effectif de la carte.

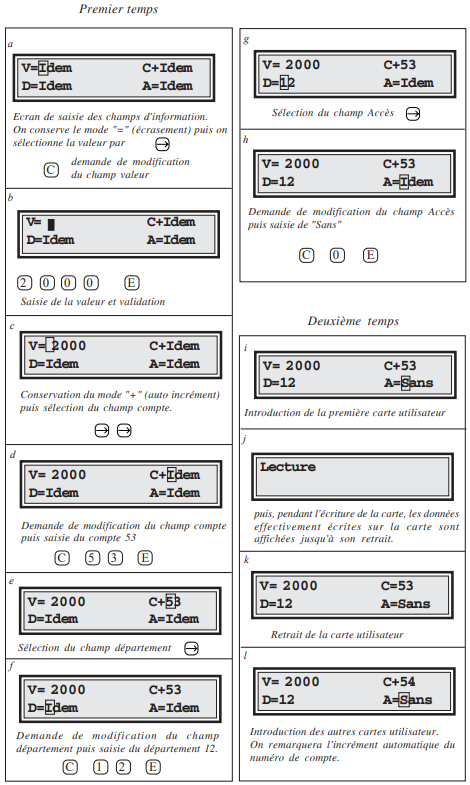

Nous allons traiter un deuxième exemple d'enregistrement de 10 cartes de type Valeur/Compte possédant également un numéro de département.

Ces cartes auront pour valeur 2000, compte 53 à 62 et département 12.

Comme pour l'exemple précédent, le premier temps comprend l'initialisation des champs Valeur, Compte, Département et Accès avec respectivement 2000, +53, 12 et Sans.

Le deuxième temps comprend l'enregistrement effectif de la carte.

4.2.3.   Langue

Permet de choisir la langue d'affichage du menu :

Français

Anglais.

4.2.4.   Mode

Définit le protocole de communication du TCRS :

Cartadis basic (affichage V1.1 Cartadis)

le TCRS est 100% esclave du PC, il ne lit la carte que s'il reçoit la commande "read"

Cartadis enhanced (affichage V1.1e Cartadis)

le TCRS peut lire, afficher la valeur et éjecter la carte en mode autonome jusqu'à la prochaine commande "write" ou "eject" dès qu'il reçoit la commande "read", il passe dans l'état esclave. C'est la valeur par défaut

Caisse enregistreuse Sharp (affichage V1.1ECR 1200, 7E) (non implémenté).

4.2.5.   BIP

Par défaut, ce paramètre a pour valeur Oui. Si le paramètre "Bip" a pour valeur Oui : un signal sonore est émis toutes les minutes lorsqu'une carte est en attente d'être retirée manuellement du lecteur. Pas de signal sonore si le paramètre est à Non.

4.2.6.   Prix Unitaire : valeur par défaut 1

Le nombre entré dans Prix Unitaire divise d'autant la valeur de la carte introduite et permet donc d'afficher des copies à l'écran en utilisant une carte chargée en euros.

4.2.7.    Point Décimal

Vaut "Oui" s'il faut afficher les valeurs avec 2 chiffres derrière la virgule, il vaut "Non" sinon.

4.2.8.   Valeur Maximum

Pour des raisons de sécurité, il est possible de rejeter les cartes ayant une valeur supérieure à une limite donnée. Cette limite est définie par le paramètre "ValMax" ; par défaut cette limite est de 10 000 unités. Pour supprimer cette limite, et donc accepter toutes les cartes quelque soit leur valeur, il faut entrer la valeur 0.

4.2.9.   Pas de crédit

Vaut "Oui" s'il l'on souhaite empêcher le "TCRS" de recharger le cartes. Ce paramètre est utile pour les lieux publics dans lesquels des risques de vol font craindre une mauvaise utilisation du TCRS. Ce paramètre vaut "Non" si l'on souhaite pouvoir recharger les cartes à partir des commandes RS232.

4.2.10.   Statistiques

Quatre compteurs sont disponibles à partir du sous-menu statistiques.

Debit :

Ce compteur contient la somme des points (ou d'argent) débitée des cartes.

Crédit :

Ce compteur contient la somme des points (ou d'argent) créditée sur les cartes.

Transactions :

Ce compteur contient le nombre total de transactions (est égal au nombre d'éjections).

Ce compteur est destiné à la maintenance. Il permet de planifier des visites de maintenance toutes les 20 000 transactions.

Erreur Ecriture :

Ce compteur représente le nombre d'erreurs qui se sont produites au moment de l'écriture d'une carte magnétique. Sur un appareil en bon état, ce compteur doit toujours être égal à 0. Sur un site équipé de plusieurs TCRS, il n'est pas toujours facile pour le technicien de maintenance de localiser un appareil qui présente des défauts d'écriture par intermittence. Ce compteur permet de l'identifier avec certitude et, par conséquent, d'effectuer une intervention corrective sur l'appareil défectueux. Ce compteur peut être modifié, il peut, par exemple, être mis à zéro après une intervention de maintenance.

4.2.11.   Liste Groupe

Le concept de "Numéro de groupe" permet à un ensemble de cartes utilisateurs d'être acceptées ou rejetées par le Cartadis TCRS. La mémoire du Cartadis TCRS contient 10 numéros de groupe qui peuvent être affichés ou modifiés à partir du sous-menu "Liste Groupe".

Une carte utilisateur est toujours enregistrée avec le numéro de groupe 1 de l'appareil lors de la programmation de la carte depuis le menu ADMINISTRATION.

Un Cartadis TCRS acceptera une carte utilisateur si le numéro de groupe présent sur la carte est identique à l'un des 10 numéros de groupe présent dans sa mémoire.

Les numéros de groupe d'un appareil ne sont modifiables que par lecture du numéro inscrit sur les cartes d'Administration. Cette procédure, très sécuritaire, protège les exploitants contre l'utilisation de cartes provenant de systèmes Cartadis ne leur appartenant pas.

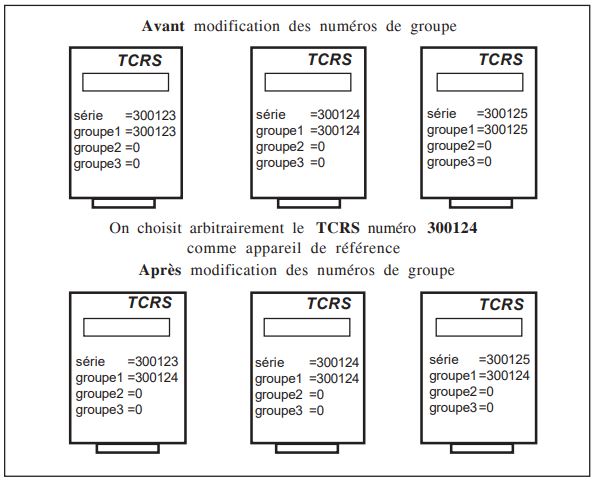

A titre d'exemple, nous traitons le cas d'une installation de trois TCRS, ayant respectivement les numéros de série : 300123, 300124 et 300125. Afin que les cartes des utilisateurs fonctionnent indifféremment sur les TCRS, nous choisissons arbitrairement le TCRS numéro 300124 comme appareil de référence, puis nous modifions le numéro de groupe 1 des deux autres (voir schéma ci-dessous).

Ces numéros sont initialisés en usine de la façon suivante :

Ces numéros s'affichent à chaque mise sous-tension.

Le Groupe 1 a un rôle privilégié par rapport aux autres groupes : c'est toujours le Groupe 1 qui est enregistré sur une carte utilisateur avec la fonction d'enregistrement du menu ADMINISTRATION.

Dans la majorité des cas, on aura jamais besoin d'utiliser les Groupes 2 à 10. Il est nécessaire de les utiliser uniquement lorsque l'on veut mettre en place un accès hiérarchisé.

Par exemple, dans un établissement scolaire, les cartes des professeurs pourront être utilisées sur tous les systèmes de l'établissement alors que les cartes des élèves seront refusées sur les systèmes réservés aux professeurs.

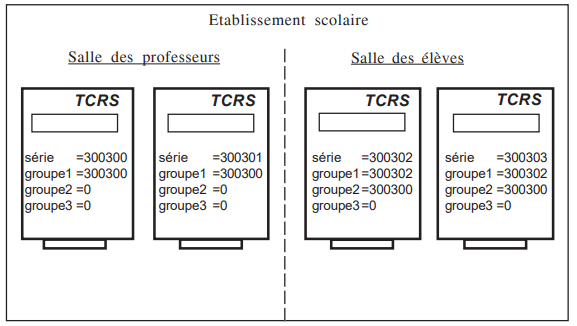

Exemple d'utilisation avec 2 niveaux hiérarchiques :

Les cartes créées sur les TCRS 300300 ou 300301 pourront être utilisées sur tous les copieurs de l'établissement.

Les cartes créées sur les TCRS 300302 ou 300303 ne fonctionnent que dans la salle des élèves.

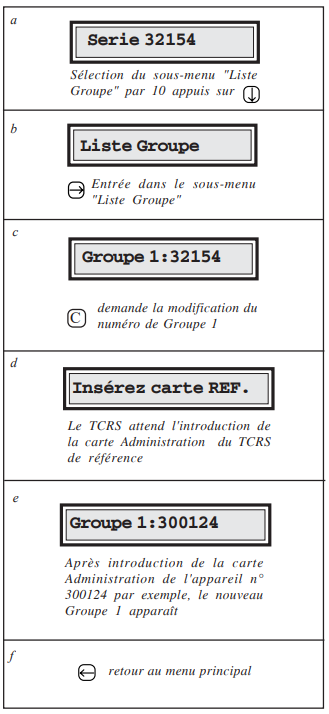

détail des opérations de modification du numéro de groupe d'un TCRS

Pour modifier le numéro du groupe 2 ou du groupe 10, vous devrez procéder de la même manière.

4.3   Menu Administration pour configuration du TCMIRS (TCRS + CMI)

5   EXEMPLE DE COMMANDES RS232

6   SPECIFICATIONS TECHNIQUES

TYPE : TCRS

FONCTION : Lecteur-encodeur par liaison RS232 pour cartes privatives Cartadis de débit/crédit

ELECTRONIQUE : Microcontrôleur 32 bits à très haute intégration

MEMOIRE : EEPROM pour la sauvegarde des paramètres

CONDITIONS D'UTILISATION :

Humidité : 20% - 90% RH

Température : 10 - 50°C

UTILISATION : Intérieure

DIMENSIONS : 100mm (L) x 90mm (H) x 180mm (P)

POIDS : 750 g

ALIMENTATION : 24V continu fourni par une alimentation externe 230VAC

CONSOMMATION sur le 24VDC : 50 mA au repos 700mA au démarrage du moteur pendant 0,05 secondes 300mA pendant la rotation du moteur

sur le 230VAC : 20W max
